穿梭式貨架 D 5是一種自動化立體倉庫，可實現托盤單元的超高密度存儲。它非常適合高效存儲以前平放或堆放在倉庫地板上的大批量產品和原材料，例如食品、飲料和化學品。通過自動化存儲和檢索，叉車操作員不再需要在倉庫中跑來跑去尋找產品或移動托盤。因此，叉車操作可以大大減少。

一、穿梭車立體倉庫系統配置

      穿梭式貨架 D 5系統由接收/卸載輸送機、垂直升降機、每層一對字母穿梭車和每條通道可容納一個批次的存儲通道組成。系統采用專用無線局域網與控制PC通訊，母推車和子推車實時協同工作，確保裝卸作業順暢。童車配備鋰離子電池，可在車上自動充電母運營商根據其剩余容量。

二、穿梭車立體倉庫布局變化

      出入庫站可根據倉庫形狀及作業線靈活布置。此外，根據所需的存儲量和處理能力，可以構建具有更高機架或在行進通道兩側具有機架的系統。

三、先進后出模式(FILO)

      1、單面 FILO ：一種基本布局，其中存儲通道位于穿梭行駛通道的一側。
      2、雙面 FILO：穿梭車可以同時進入左右存儲通道的配置。

四、先進先出模式 (FIFO)

      通過在存儲通道的兩側提供穿梭通道，可以將來自生產線的貨物以先進先出的順序運送到裝運泊位。此外，通過在生產線側安裝專用的回收輸送機和升降機，可以回收托盤進行抽樣測試或?qū)⒃谥破罚╓IP）再次輸送到生產側。

五、飲料廠成品倉庫案例介紹

      在軟飲料制造行業，頂級SKU往往占總量的80%左右，每個SKU的庫存量高于其他行業。 穿梭式D 5最適合這種小混合、大容量的存儲需求。

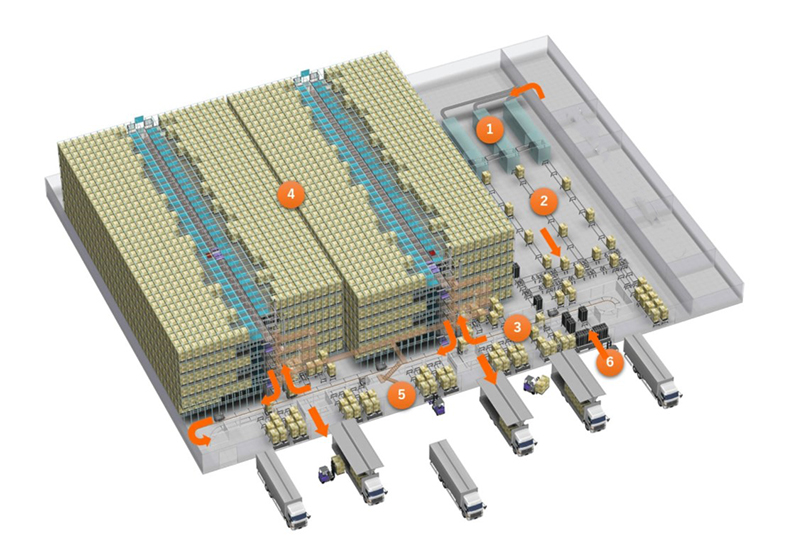

      在上述模型系統中，從生產線運出的飲料箱產品通過分層碼垛機（1）堆放在托盤上，然后進入D 5(4) 通過托盤輸送機 (2) 和高速有軌車STV (3)。已訂購裝運的托盤從 D 發出3通過 STV 到卡車泊位側輸送機 (5)。返回的貫穿托盤從卡車泊位側輸送機 (6) 通過 STV 輸送到分層碼垛機。這樣，穿梭式D 5與其他物料搬運設備一起提供從生產到運輸?shù)母叨茸詣?dòng)化。
